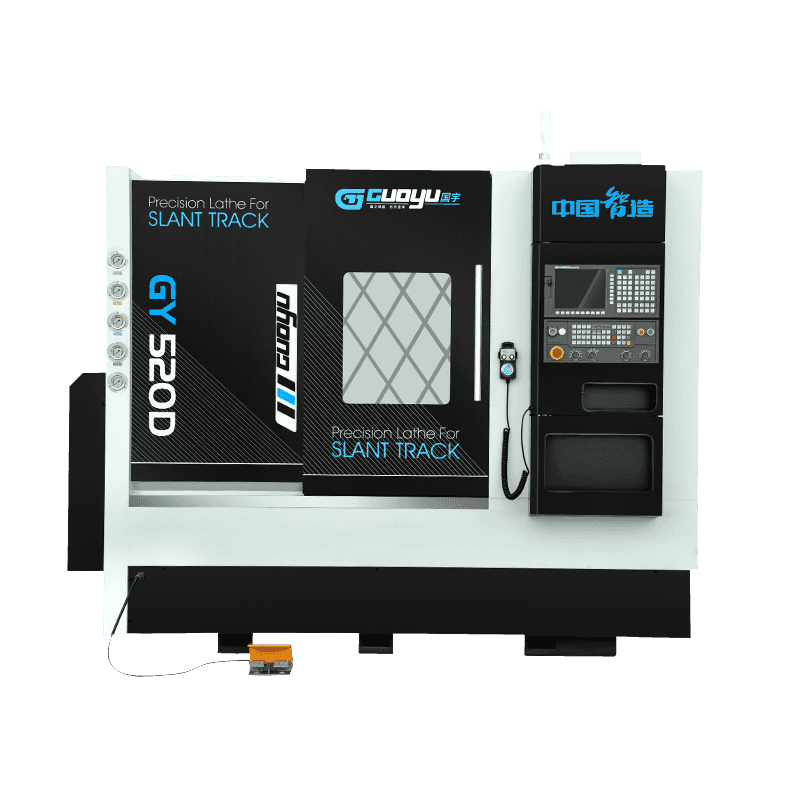

Eğimli Yataklı CNC Torna Tezgahı Nelerden Oluşur?

Eğimli yataklı CNC Torna havacılık, otomotiv, elektronik ve takım imalatı gibi endüstrilerde yaygın olarak kullanılan gelişmiş tipte bir hassas işleme ekipmanıdır. Geleneksel düz yataklı torna tezgahlarının aksine bu makine, sağlamlık, stabilite ve talaş kaldırma verimliliği sağlayan eğimli bir yatak tasarımına sahiptir. Eğimli yapı kesme doğruluğunu artırır, titreşimi azaltır ve uzun işleme operasyonları sırasında tutarlı performans sağlar. İşlevlerini ve yapısını daha iyi anlamak için Eğimli Yataklı CNC Torna Tezgahının ana bileşenleri, her biri genel işleyişinde hayati bir rol oynayan çeşitli önemli yönlerden tartışılabilir.

1. Yatak ve Genel Yapı

defining component of the Slant-bed CNC Lathe is its bed, which serves as the foundation for all other parts. The bed is designed with a slanted or inclined angle—typically between 30° to 45°—which allows cutting chips and coolant to fall away naturally during machining. This improves visibility, cleanliness, and machining efficiency.

Yüksek mukavemetli dökme demir veya alaşımlı çelikten üretilen yatak, ağır yükler altında deformasyonu en aza indirmek için olağanüstü sağlamlık sağlar. Eğimli yatak yapısı aynı zamanda iş mili ile taret arasındaki hareket mesafesini de azaltarak takım erişilebilirliğini artırır ve hassasiyeti artırır. Eğimli yataklı CNC Torna, uzun süreli dayanıklılık ve yüksek işleme doğruluğu sağlarken aynı zamanda istikrarlı kesmeyi ve kolay bakımı destekleyen bu ergonomik düzenden büyük ölçüde yararlanır.

2. Mil Sistemi

second major component of the Slant-bed CNC Lathe is the spindle system, which is the heart of the machine’s rotation mechanism. The spindle holds and rotates the workpiece at variable speeds, enabling the cutting tools to perform turning, threading, drilling, or boring operations with precision.

Eğimli yataklı CNC Tornadaki çoğu iş mili, yüksek performanslı servo motorlar veya değişken frekanslı sürücüler tarafından çalıştırılır ve istikrarlı hız kontrolü ve tutarlı tork çıkışı sağlar. İş milini desteklemek, titreşimi azaltmak ve yüksek hızlarda düzgün çalışmayı sürdürmek için hassas rulmanlar kullanılır. Bazı gelişmiş modellerde iş mili, servis ömrünü uzatmak ve çalışma koşullarını korumak için yerleşik bir soğutma sistemi ve otomatik yağlama cihazı ile donatılmıştır. Mil düzeneğinin yüksek sertliği, makinenin hem kaba hem de hassas işleme görevlerini verimli bir şekilde yerine getirmesini sağlar.

3. Taret ve Takım Sistemi

third essential component of a Slant-bed CNC Lathe is the turret and tool system. The turret is a rotating structure that holds multiple cutting tools and allows rapid tool changes during machining operations. With a slant-bed layout, the turret is positioned closer to the workpiece, reducing tool travel distance and increasing efficiency.

Modern Eğimli yataklı CNC Tornalar, otomatik indeksleme yapabilen elektrikli veya hidrolik taretlerle donatılmıştır. Bu, makinenin farklı kesici takımlar arasında hızlı ve doğru bir şekilde geçiş yapmasını sağlayarak arıza süresini en aza indirir. Takım tutucular tornalama, delme, diş açma ve kanal açma takımlarını barındırabilir ve bu da makineyi oldukça çok yönlü hale getirir. Ek olarak, taretin hassas kilitleme mekanizması, işleme sırasında her bir takımın sağlam bir şekilde yerinde tutulmasını sağlayarak yüzey kalitesinin ve boyutsal doğruluğun artmasını sağlar.

4. Kılavuz Yolları ve Besleme Sistemi

fourth key aspect of a Slant-bed CNC Lathe is the guideway and feed system. The guideways serve as the path along which the carriage and turret move. In slant-bed designs, linear guideways or box-type guideways are commonly used, each offering different performance advantages. Linear guideways allow smooth and rapid movement, while box guideways provide rigidity for heavy cutting.

feed system is powered by precision ball screws and servo motors that control the movement of the cutting tools along the X and Z axes. This ensures accurate positioning and consistent feed rates. The Slant-bed CNC Lathe benefits from this advanced feed system by achieving high machining precision and smooth surface finishes, even when working with complex geometries or hard materials.

5. Kontrol Sistemi ve Arayüzü

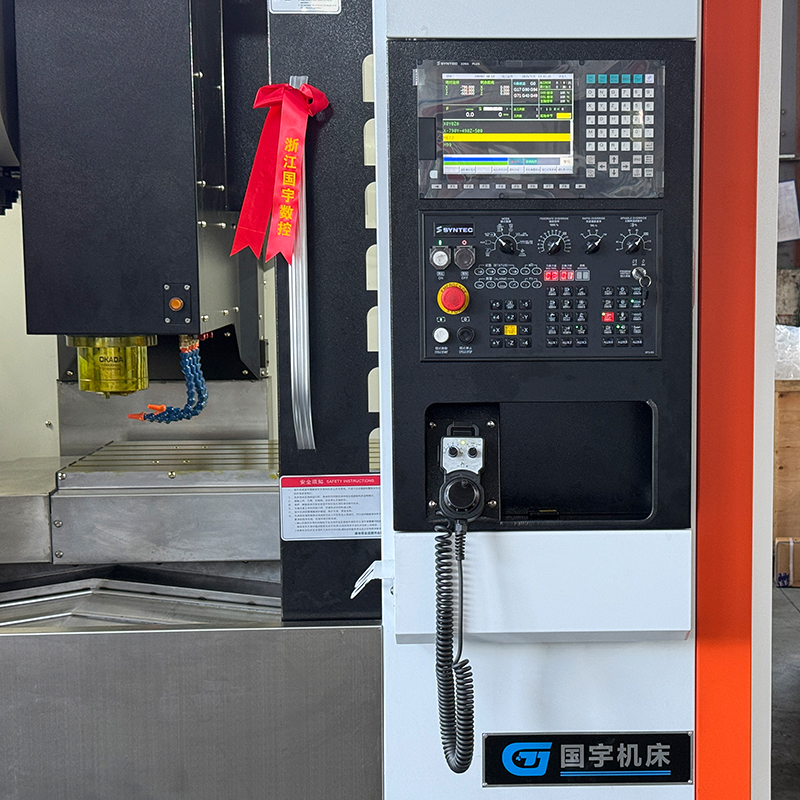

fifth major component of the Slant-bed CNC Lathe is the computerized control system. This system functions as the brain of the machine, managing all motion commands and tool operations. It allows operators to input machining programs, control spindle speeds, set feed rates, and monitor real-time performance.

Eğimli yataklı CNC Torna Tezgahındaki modern kontrol sistemleri genellikle kullanıcı dostu bir dokunmatik ekrana, dijital ekrana ve G kodu ve konuşmalı programlama gibi gelişmiş programlama özelliklerine sahiptir. Birden fazla işleme programını saklayabilir ve bunları otomatik olarak hassas bir şekilde yürütebilirler. Ayrıca bazı sistemler uzaktan izlemeyi, hata teşhisini ve üretim verileri takibini destekler. Akıllı kontrol teknolojisinin bu entegrasyonu, yüksek üretkenlik, tutarlı işleme doğruluğu ve verimli iş akışı yönetimi sağlar.

6. Talaş Kaldırma ve Soğutma Sistemi

sixth important aspect of a Slant-bed CNC Lathe is its chip removal and cooling system. During machining, metal chips and heat are continuously generated. The slanted design naturally allows chips to slide down into a conveyor or collection bin, reducing manual cleaning requirements.

cooling system sprays cutting fluid directly onto the cutting zone to lower temperatures, reduce tool wear, and maintain dimensional stability. The Slant-bed CNC Lathe typically includes a filtration unit that recycles and purifies the coolant for repeated use, contributing to energy efficiency and environmental protection. This system ensures smooth machining and extends the life of both the tools and the machine.
